Português Número Browse:0 Autor:editor do site Publicar Time: 2026-08-07 Origem:alimentado
Alcançar a esterilidade comercial para prolongar a vida útil ou distribuição em ambiente cria uma tensão operacional central no processamento de laticínios. Os processadores devem eliminar os patógenos sem degradar o sabor, a cor, a textura e o perfil nutricional do produto. A esterilização contínua pré-embalagem oferece uma vantagem clara em relação à esterilização tradicional em lote em recipientes. Oferece eficiência térmica superior e protege a qualidade organoléptica do produto lácteo por meio de ciclos rápidos de aquecimento e resfriamento.
Os sistemas contínuos padrão enfrentam severas limitações. Os trocadores de calor de placas e os sistemas de injeção direta de vapor enfrentam dificuldades ao processar produtos lácteos complexos, de alta viscosidade ou ricos em partículas. Leites aromatizados, cremes pesados e alternativas à base de plantas muitas vezes causam incrustações ou entupimentos rápidos nessas configurações convencionais. Isto cria tempos de inatividade inaceitáveis e encargos de manutenção.
A tecnologia UHT tubular fornece a solução de engenharia específica para essas limitações. Ao utilizar aquecimento indireto por meio de configurações de tubos especializadas, as instalações podem processar reologias desafiadoras com tempos de execução estendidos. Compreender quando uma instalação deve fazer a transição para este equipamento ajuda os operadores a avaliar uma possível fabricante de esterilizador UHT tubular efetivamente.
O processamento moderno de laticínios vai muito além do leite fluido padrão. As instalações agora lidam com cremes com alto teor de gordura, pudins, formulações contendo amido e leites vegetais. Estas composições complexas possuem viscosidades mais elevadas, muitas vezes excedendo 100 centipoise (cP) em temperaturas de processamento. Uma viscosidade mais alta aumenta as quedas de pressão no sistema de aquecimento. Um esterilizador tubular para laticínios lida com essas quedas de pressão de maneira eficaz, tornando-o superior aos trocadores de calor de placas para produtos espessos ou pegajosos. Ao bombear um creme de leite com 40% de gordura, a tensão de cisalhamento dentro de um sistema de placas causa a quebra da emulsão. Os sistemas tubulares mantêm um canal de fluxo mais amplo, reduzindo o cisalhamento e preservando a estrutura do glóbulo de gordura.
| Tipo de produto | Viscosidade Típica (cP a 20°C) | Trocador de calor recomendado | Fator Limitante Primário |
|---|---|---|---|
| Leite Fluido Padrão | 2 - 5 | Placa ou Multitubo | Incrustação de Proteína |
| Leite de aveia (alto teor de amido) | 50 - 150 | Multitubo ou Corrugado | Gelatinização de Amido |
| Creme de chantilly pesado | 100 - 300 | Tubo Concêntrico | Estabilidade/Cisalhamento da Emulsão |
| Pudins de leite | 1000+ | Tubo Concêntrico / Superfície Raspada | Queda Extrema de Pressão |
Alimentos pouco ácidos e com pH acima de 4,6 requerem rigoroso controle microbiológico. Leite UHT, leite de soja e creme devem atingir metas específicas de destruição de esporos. O aquecimento tubular indireto garante os altos valores de F0 necessários para atingir esporos altamente resistentes ao calor. O sistema consegue isso sem causar queimaduras localizadas do produto, garantindo total esterilidade comercial. Os operadores devem calcular o comprimento exato do tubo de retenção com base na vazão máxima para garantir o tempo de permanência mínimo. Uma meta típica é de 137°C a 142°C por 2 a 6 segundos. Se a taxa de fluxo aumentar além da especificação do projeto, o tempo de permanência diminui, arriscando uma falha na esterilidade comercial.
O tratamento térmico pode danificar componentes lácteos sensíveis. Perfis otimizados de temperatura e tempo em projetos tubulares minimizam a degradação química. Esta precisão evita a desnaturação grave da proteína do soro, limita a formação de lactulose e reduz a perda de vitaminas. O resultado é um produto seguro que mantém um perfil de sabor fresco. Quando a beta-lactoglobulina desnatura, libera grupos sulfidrila, causando sabor de cozido. Ao utilizar uma abordagem de alta temperatura e curto tempo (HTST) dentro da faixa UHT, os sistemas tubulares empurram o produto rapidamente através da zona de temperatura crítica. A temperatura do meio de aquecimento é mantida o mais próximo possível da temperatura do produto (um Delta T estreito) para evitar queimaduras na parede do tubo.
O processamento de laticínios e produtos vegetais com adição de fibras, polpa ou pequenos pedaços de frutas introduz restrições mecânicas. As regras de engenharia determinam limitações estritas no tamanho das partículas. O tamanho das partículas não deve exceder 1/3 a 1/5 do diâmetro interno do tubo. Aderir a esta proporção evita pontes e bloqueios dentro dos tubos de retenção. Se uma instalação processar leite de morango com pedaços de frutas de 5 mm, o diâmetro mínimo do tubo interno deverá ser de pelo menos 15 mm a 25 mm. Além disso, as bombas que alimentam o sistema devem ser do tipo de deslocamento positivo, como bombas de lóbulo ou de parafuso duplo, para empurrar as partículas sem transformá-las em purê antes mesmo de chegarem à seção de aquecimento.
Os sistemas de tubos concêntricos apresentam um design com múltiplas camisas. O produto flui entre dois canais de meios de aquecimento ou resfriamento. Esta configuração proporciona uma transferência de calor suave e uniforme. Ele serve como caso de uso ideal para produtos lácteos não newtonianos altamente viscosos que exigem gerenciamento térmico cuidadoso. Como o produto é aquecido tanto por dentro quanto por fora simultaneamente, o gradiente de temperatura é muito raso. Isto evita que o produto no centro do canal de fluxo permaneça subprocessado enquanto o produto na parede queima. As instalações usam designs concêntricos para molhos de queijo, cremes de leite e proteínas concentradas do leite.
A arquitetura de vários tubos coloca vários tubos de produto menores dentro de um tubo de revestimento maior. Este design é o padrão da indústria para leite fluido, leites aromatizados e leites vegetais de baixa viscosidade. Ele prioriza a alta turbulência e maximiza a eficiência da transferência de calor para aplicações de fluidos padrão. Os altos números de Reynolds alcançados nos tubos internos menores garantem uma excelente mistura. Essa mistura traz constantemente o produto mais frio do centro do tubo para a parede aquecida, resultando em rápidos aumentos de temperatura. Um módulo multitubos padrão pode conter de 7 a 37 tubos internos, dependendo da vazão necessária e das restrições físicas do espaço de instalação.
Os perfis de tubos corrugados aumentam a turbulência do fluido em velocidades mais baixas. Esta alteração mecânica reduz a incrustação da camada limite. Melhora as taxas de transferência térmica em comparação com tubos lisos, prolongando o tempo operacional antes que a limpeza seja necessária. As reentrâncias na parede do tubo rompem a subcamada laminar do fluido.
As instalações devem escolher entre sistemas padronizados e personalizados. Os sistemas tubulares pré-configurados oferecem entrega rápida e instalação simplificada. Por outro lado, soluções personalizadas projetadas por uma empresa especializada fornecedor de esterilizador tubular atendem a reologias de produtos altamente exclusivas e restrições específicas de layout de piso. Um skid pré-projetado pode chegar em 12 semanas e lidar perfeitamente com o leite padrão de 2%. No entanto, se uma instalação planeja operar uma mistura proprietária de leite de aveia com alto teor de beta-glucana, será necessário um projeto térmico personalizado. O fornecedor deve calcular tempos de espera e curvas de resfriamento específicos para evitar que a base de aveia gelifique dentro da seção de resfriamento.
Os processos de aquecimento indireto oferecem oportunidades substanciais de recuperação de energia. Moderno Equipamento de esterilização UHT utiliza regeneração de calor produto para produto ou produto para água. Isto recupera até 90% da energia térmica. A alta regeneração reduz diretamente a carga da caldeira e diminui as despesas operacionais gerais. Numa configuração de regeneração produto-água, o produto esterilizado a quente transfere o seu calor para um circuito fechado de água. Esta água quente é então usada para pré-aquecer o produto cru frio que chega. Esta regeneração indireta evita qualquer possibilidade de contaminação cruzada entre o produto bruto e o esterilizado, o que é um risco conhecido em trocadores de calor de placas direto produto a produto, caso ocorra um vazamento pinhole.
Os sistemas tubulares proporcionam um tempo de atividade operacional excepcional. A falta de pontos de contato e juntas reduz a incrustação de proteínas e a incrustação mineral. As instalações podem atingir produção contínua de 12 a 24 horas antes que o CIP seja necessário. Isso supera drasticamente o desempenho dos sistemas de placas padrão, que podem sujar e exigir limpeza após apenas 6 horas ao usar produtos com alto teor de proteína ou cálcio. O tempo de execução prolongado significa produtos mais vendáveis por turno e menos desperdício de produtos químicos, água e vapor em ciclos de limpeza intermediários. Ao aumentar a produção, os operadores simplesmente adicionam mais módulos tubulares em série ou em paralelo para lidar com taxas de fluxo maiores.
O esterilizador deve interagir perfeitamente com o equipamento asséptico posterior. A sincronização entre o esterilizador, o tanque de compensação asséptico e as máquinas de envase é crítica. O tanque de compensação mantém uma atmosfera estéril de sobrepressão, eliminando qualquer risco de recontaminação pós-tratamento. Todo o percurso desde a saída do tubo de retenção até o bocal de enchimento deve ser esterilizado com água quente pressurizada ou vapor antes do início da produção.
As normas regulamentares e sanitárias permanecem inegociáveis. Os sistemas devem estar em conformidade com as Normas Sanitárias 3-A e as diretrizes EHEDG. A adesão estrita à conformidade com FDA e PMO garante que o equipamento atenda a todos os requisitos legais para processamento asséptico de alimentos e bebidas. Cada solda dentro da área de contato do produto deve ser lisa, normalmente exigindo uma rugosidade superficial (Ra) inferior a 0,8 micrômetros. As pernas mortas na tubulação devem ser eliminadas, aderindo às rigorosas regras 2D ou 1,5D, garantindo que os fluidos CIP possam remover efetivamente todos os resíduos de produtos e biofilmes bacterianos durante o ciclo de limpeza.
Os investimentos iniciais são maiores para sistemas tubulares devido ao volume de aço inoxidável e à complexa soldagem orbital necessária. Contudo, as poupanças a longo prazo compensam este esforço inicial. As instalações passam por menos substituições de juntas, menores demandas de manutenção, tempo de inatividade reduzido e tempos de operação contínuos estendidos. Um trocador de calor a placas pode ter centenas de juntas de elastômero que exigem substituição periódica, exigindo horas de mão de obra e estoque de peças significativos. Um sistema tubular depende de módulos totalmente soldados com apenas alguns anéis de vedação nas conexões do módulo. Isto reduz drasticamente as horas de manutenção necessárias durante as paradas anuais.
A realidade espacial dita a seleção do equipamento. Os trocadores de calor tubulares exigem significativamente mais espaço linear do que os sistemas de placas. As instalações podem utilizar opções de montagem vertical e curvas em U para mitigar compensações estruturais. Um sistema tubular de 10.000 litros por hora pode exigir uma estrutura com 6 metros de comprimento. Se o espaço físico for apertado, o fabricante pode projetar uma estrutura mais alta, empilhando os módulos verticalmente. No entanto, o empilhamento vertical requer uma consideração cuidadosa da drenagem e ventilação durante as fases CIP e SIP para garantir que nenhuma bolsa de ar permaneça presa nos módulos superiores.
| Tipo de sistema | Pegada típica (10k L/h) | Intensidade de Manutenção | Contagem de juntas |
|---|---|---|---|
| Trocador de calor de placas | 2m x 1m | Alto (abertura frequente) | Mais de 200 |
| UHT Multitubo (Horizontal) | 6m x 1,5m | Baixo (focado em CIP) | <50 |
| UHT Multitubo (Vertical) | 3m x 2m (mais alto) | Baixo (focado em CIP) | <50 |
Os processadores enfrentam uma escolha em relação à versatilidade do sistema. A compra de um sistema altamente especializado otimiza a produção para um perfil específico, como creme de leite fresco. Alternativamente, um sistema versátil projetado para executar vários SKUs lida com viscosidades variadas, oferecendo capacidades de produção mais amplas. Um sistema versátil provavelmente terá um inversor de frequência variável (VFD) na bomba de distribuição e múltiplas seções de aquecimento que podem ser ignoradas dependendo do produto. A passagem de um leite de baixa viscosidade através de um sistema projetado para pudim de alta viscosidade pode resultar em turbulência insuficiente, levando a uma má transferência de calor e à incrustação prematura.
O escurecimento de Maillard e a desnaturação das proteínas ocorrem se as taxas de fluxo caírem ou se o delta de temperatura entre o meio de aquecimento e o produto for muito alto. As instalações atenuam isso por meio de automação precisa. Bombas de velocidade variável e diferenciais estreitos de temperatura mantêm o produto em movimento com segurança. Se a válvula de vapor abrir de forma muito agressiva durante a inicialização, a temperatura da parede do tubo aumenta, queimando instantaneamente as proteínas do leite no aço inoxidável. Os sistemas de automação devem usar loops PID ajustados especificamente para a massa térmica do trocador de calor tubular para aumentar as temperaturas suavemente.
Os minerais do leite apresentam riscos de incrustação química em altas temperaturas. O fosfato de cálcio precipita e reveste os tubos. O controle de velocidade e os perfis de tubos corrugados atenuam esse acúmulo de minerais, mantendo as taxas de transferência de calor estáveis. Ao processar produtos com alto teor de cálcio, os operadores devem ajustar os seus protocolos CIP. A fase de lavagem ácida torna-se crítica.
Longos percursos tubulares criam quedas de pressão excessivas, especialmente com fluidos de alta viscosidade. Os operadores atenuam isso especificando o dimensionamento correto da bomba de alimentação e de reforço. Homogeneizadores de alta pressão geralmente atuam como bombas sincronizadoras eficazes nessas configurações. Se a queda de pressão exceder a classificação das bombas centrífugas de reforço padrão, a vazão cairá, fazendo com que o produto seja processado excessivamente no tubo de retenção. Os engenheiros devem calcular a queda de pressão total em todos os módulos, curvas e válvulas na viscosidade máxima esperada do produto para dimensionar corretamente o motor do homogeneizador.
A integração do esterilizador com tanques assépticos a jusante introduz complexidade. O sequenciamento automatizado de esterilização no local (SIP) e limpeza no local (CIP) em todos os limites da tubulação evita a contaminação. O gerenciamento rigoroso da válvula protege a interface asséptica. Válvulas assépticas de sede dupla com barreiras de vapor são obrigatórias em qualquer ponto onde a linha de produto estéril faz interface com uma linha não estéril (como uma linha de retorno CIP ou um dreno). Se a pressão do vapor na barreira cair abaixo da temperatura de saturação necessária (normalmente 110°C a 120°C), o sistema de automação deverá sinalizar imediatamente um alarme e interromper a produção.
Os processadores de laticínios devem evitar soluções padronizadas. Um fabricante qualificado oferece dimensionamento personalizado de tubos e modelagem térmica. Essa modelagem depende dos perfis específicos de viscosidade, densidade e condutividade térmica das receitas reais do cliente. Fornecer ao fabricante uma especificação genérica de “leite” é insuficiente se o produto real contiver estabilizantes, gomas ou amidos adicionados. O fabricante deve solicitar dados do reômetro em uma faixa de temperaturas (de 4°C a 140°C) para mapear com precisão como o fluido se comporta à medida que aquece e esfria.
A parceria com um fabricante que fornece instalações de testes em escala piloto é crucial. Os testes validam o impacto térmico no sabor, cor e textura do produto. Os processadores devem confirmar estes parâmetros antes de se comprometerem com despesas de capital em grande escala. A execução de um lote de 50 litros em uma planta piloto permite que a equipe de P&D avalie a mudança exata de cor em um leite aromatizado ou a quebra de viscosidade em um pudim engrossado com amido. O fabricante deve então fornecer uma garantia clara de aumento de escala, garantindo que os resultados alcançados na planta piloto de 100 litros por hora serão replicados exatamente no sistema de produção de 10.000 litros por hora.
Os parâmetros de validação para fabricação incluem a qualidade da soldagem orbital e a rugosidade da superfície do tubo interno. Os valores de Ra devem permanecer abaixo de 0,8 micrômetros. Ligas resistentes à corrosão, como aço inoxidável 316L ou aços Duplex, resistem a regimes agressivos de limpeza ácida. A soldagem manual nos tubos internos do produto é inaceitável devido ao risco de penetração inconsistente e fendas onde as bactérias podem se esconder. A soldagem TIG orbital fornece um cordão de solda consistente e repetível. Para produtos com alto teor de cloreto (como certas bebidas esportivas de recuperação ou bases lácteas de caramelo salgado), o 316L padrão pode sofrer rachaduras por corrosão sob tensão, necessitando de uma atualização para AL-6XN ou tubos de titânio.
Avalie cuidadosamente as capacidades de integração PLC do fornecedor. O registro de dados garante a conformidade regulatória. Acordos de nível de serviço garantidos para peças de reposição, incluindo vedações, sensores e curvas personalizadas, mantêm a linha funcionando o ano todo.
R: As partículas geralmente devem ter menos de 1/3 a 1/5 do diâmetro interno do tubo. A adesão a esta proporção específica evita pontes e bloqueios dentro dos tubos de retenção durante a produção contínua.

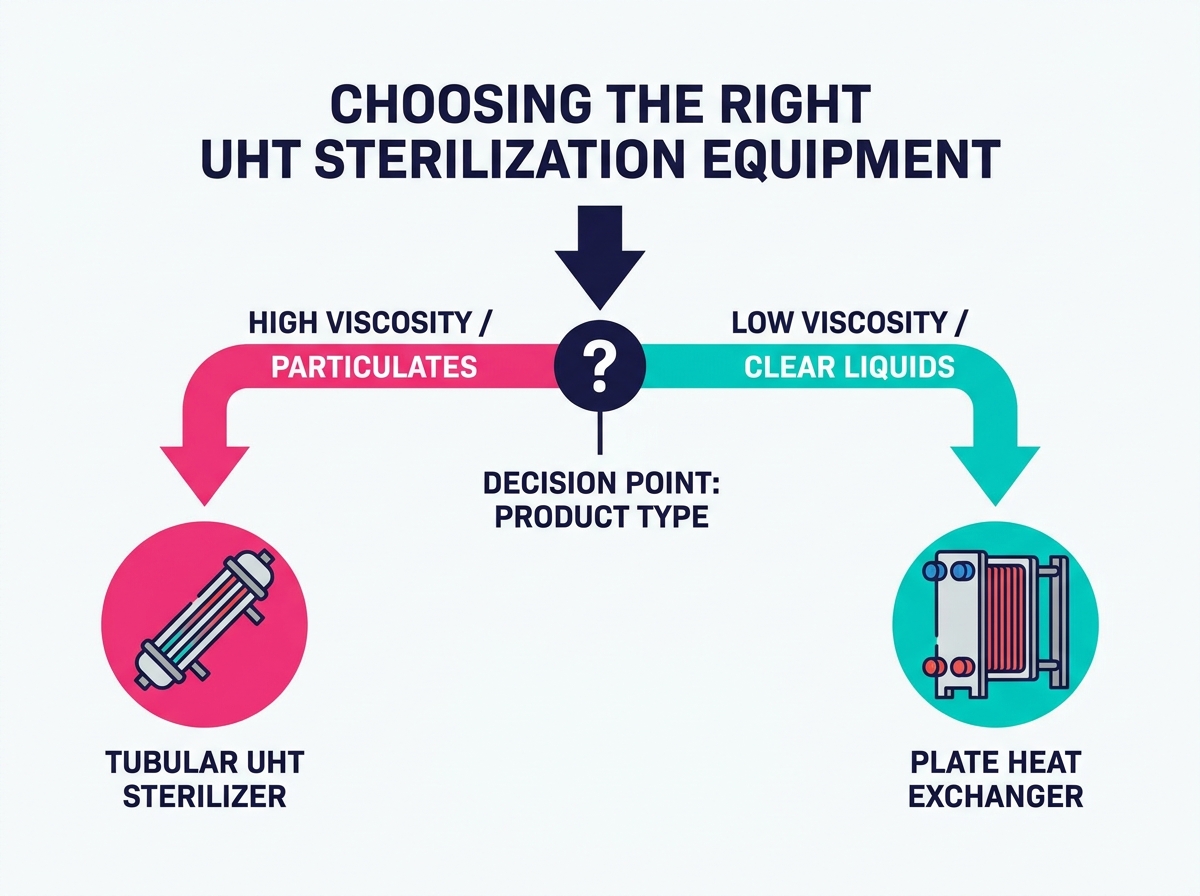

R: Os sistemas tubulares lidam com viscosidades mais altas, partículas maiores e funcionam por mais tempo sem incrustações. Os sistemas de placas são mais compactos e econômicos, mas são estritamente adequados para leite fluido simples e de baixa viscosidade.
R: Alimentos com baixo teor de ácido, acima de pH 4,6, com alto teor de gordura ou viscosidade, requerem sistemas tubulares. Os exemplos incluem cremes de leite, pudins, leites aromatizados e alternativas vegetais, como leite de soja e aveia.
R: Os sistemas tubulares indiretos modernos alcançam até 90% de regeneração de calor. Eles utilizam circuitos produto-produto ou produto-água, o que reduz significativamente as cargas da caldeira e os custos gerais de energia.
R: Dependendo do conteúdo de proteínas e minerais do produto, um sistema UHT tubular bem otimizado pode funcionar continuamente por 12 a 24 horas antes de exigir um ciclo completo de limpeza no local (CIP).
